如何在DSX線纜測試儀中正確選擇雙絞線的類型，現在我們對Versiv2平臺中雙絞線電纜類型的選擇進行介紹。眾所周知關于線纜類型在TIA跟ISO兩個標準化組織有著不同的命名格式，那么不同的格式有什么相同之處呢？以下表格可以對比兩種命名格式的關系：

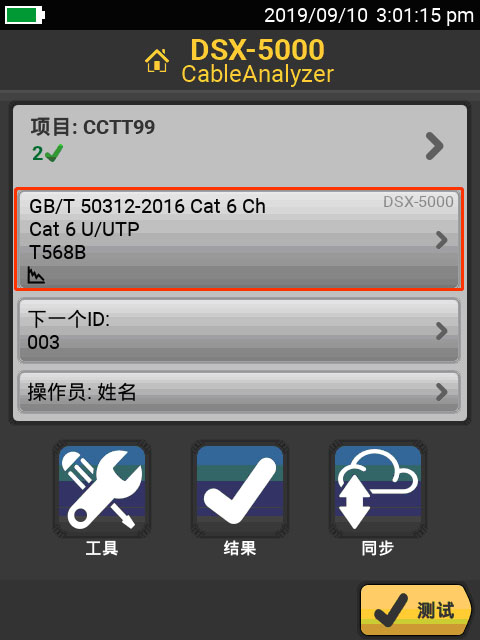

    在Versiv2平臺使用銅纜模塊的時候又該如何正確選擇線纜類型呢？首先設備需要提前安裝銅纜測試模塊DSX-5000/8000，在儀表的項目設置中對“測試設置”進行編輯：

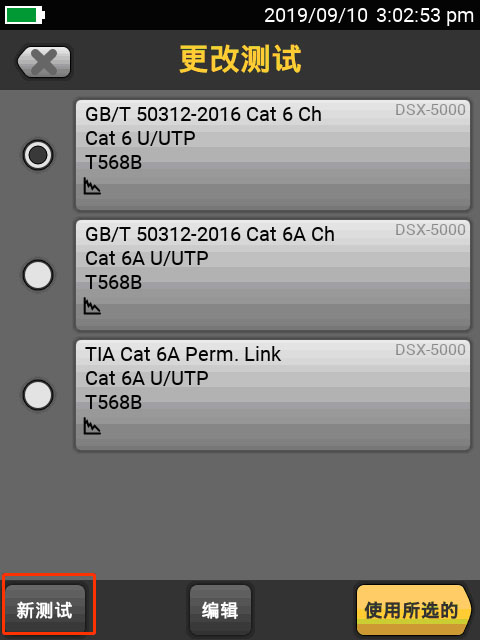

選擇“新測試”

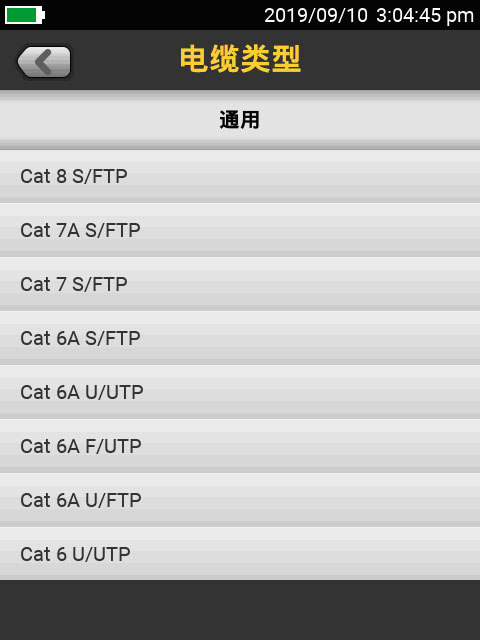

選擇“電纜類型”，點擊“更多”，選擇“通用”

這里看到同一個線纜類型會用不同的后綴名，最具典型案例的Cat 6A有四種不同的類型：

Cat 6A S/FTP 外層絲網屏蔽，內層鋁箔屏蔽

Cat 6A U/UTP 外層非屏蔽，內層非屏蔽

Cat 6A F/UTP 外層鋁箔屏蔽，內層非屏蔽

Cat 6A U/FTP 外層非屏蔽，內層鋁箔屏蔽

“/”左側的表示線纜的外層屏蔽，右側表示線對間的屏蔽，其他線纜類型規則相同。左側的U代表外層沒有屏蔽層，F(xiàn)、S代表外層有屏蔽層，右側的UTP代表非屏蔽，F(xiàn)TP代表屏蔽。

   如何在DSX線纜測試儀中正確選擇雙絞線的類型？如此簡單的設置，你學會選擇了嗎？如果有希望提前了解的內容，歡迎大家聯系山東朗坤信息系統有限公司，我們將提前安排文章與大家一起分享！
