在福祿克電纜認證分析中采用的參數術語ACR-F，該術語在ANSI/TIA/EIA-568-B.2-10、ANSI/TIA/EIA-568-C、歐洲標準、國標和國際標準中都已經定義。ACR-F是Attenuation Crosstalk Ratio Far-end，首字母的縮寫。

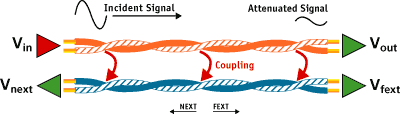

      ACR-F是一個計算得到的參數，而非實際測試的參數。它是FEXT（遠端串?dāng)_）與衰減的差值。

       即便采用同樣材料和工藝，但考慮到長度的不同，在兩條鏈路之間的串?dāng)_和衰減也是不同的。

樣例(50 m鏈路)

FEXT = 20 dB, Attenuation = 15 dB, 則ACR-F = 20 - 15 = 5 dB

ACR-F也可以理解為遠端衰減串?dāng)_比。

結果解釋

      比較鏈路兩端的測試結果。每端有12個 ACR-F測試值，兩端共24個。每對線對的衰減值有微小差異，例如，現場電纜測試儀先在線對1上送入信號，在線對2上測試，然后再在線對2上送入信號，在線對1上測試。

      ACR-F過高表示衰減或者FEXT過高，也可能兩個原因都存在。

診斷建議

      經驗告訴我們ACR-F問題通常由電纜問題引起。
