在往期的技術課程中，我們分別為大家介紹了如何使用“一跳線法”和“兩跳線法”進行跳線基準設置。本期我們給大家講解一下光纖一級測試中的三跳線設置參考即“三跳線法”，也叫做方法C。

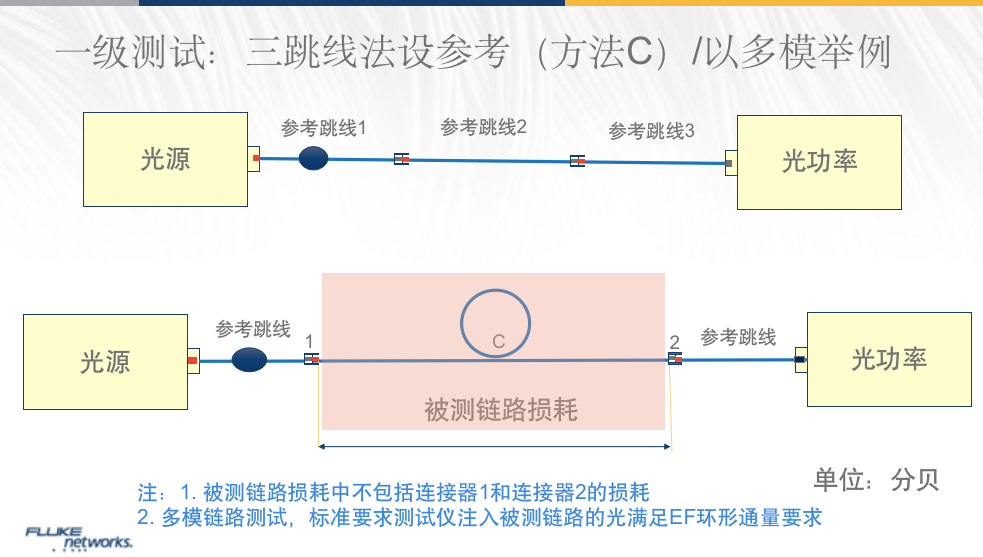

三跳線設置參考，顧名思義，需要用到三條跳線進行參考設置。如上圖所示，以多模為例，左邊是光源，右邊是光功率計，在設置參考時，將3根跳線連接在一起設置參考，設置參考后，將中間的參考跳線撤下來，替換成被測鏈路，這樣測的結果不包含連接器1和連接器2的損耗，因此，三跳線設置參考的方法適合于測量通道光纖鏈路及MPO鏈路。不難發現，這樣測量結果還比實際結果小一些，因?yàn)槌废聛?lái)一根跳線，因此所用的參考跳線，尤其是中間的短跳線，質量的好壞會直接影響測量結果的偏差大小。為此，福祿克網絡測試設備引入TRC驗證功能，以確保使用的TRC，也就是參考跳線是合格的。接下來，我們以MPO鏈路的測試，來看看三跳線設置參考的具體操作步驟。

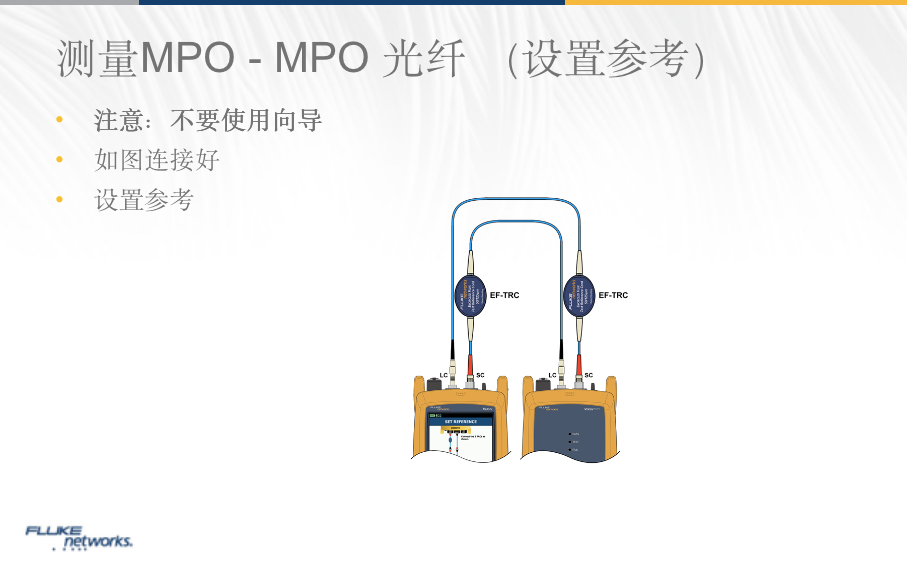

首先參考上圖，將光源和光功率計通過EF兼容的參考跳線連接起來，進行歸零，此時的參考值應為-24dBm左右 。
第二步，參考上圖，從光功率計處斷開，雙向各增加一根參考跳線，通過單模耦合器將光源和光功率計再次連接起來，進行測試，確保測試結果小于0.15dB。如果符合要求，再次設參考 。
