今天山東朗坤就來和大家一起探討光纖端面的標準，以及我們?nèi)绾胃鶕?jù)光纖端面檢測標準選擇適合的福祿克光纖測試儀去檢查。

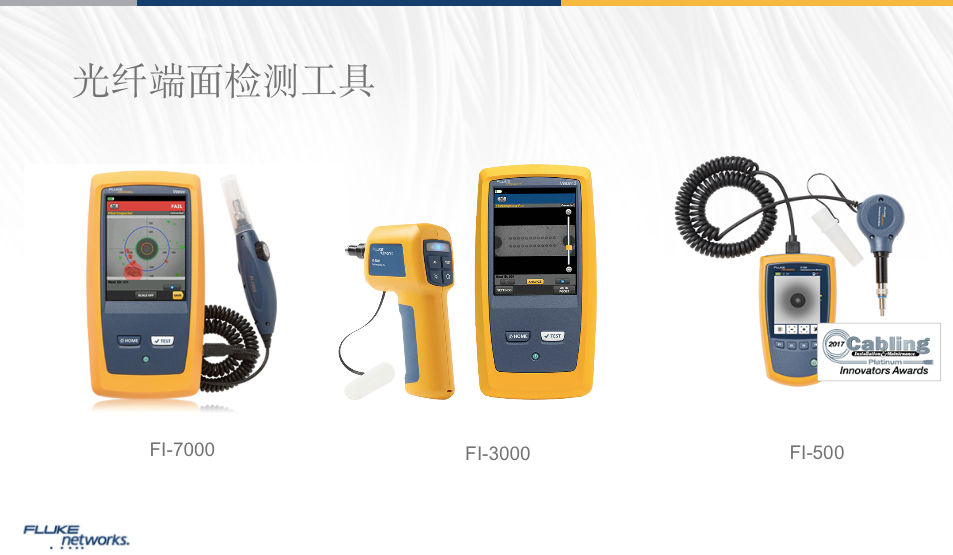

在IEC61300-3-35中對光纖端面的標準做了定義，目前光纖端面的檢查標準有四種可以去選擇，IEC 61300-3-35 MM 這個適用于所有多模連接頭，剩下三個標準適用于單模光纖，TIA和ISO均引用了這個標準。選用福祿克網絡測試儀器可按標準進行測試，消除端面關于清潔與否的爭論。型號為FI-3000或者FI-7000均可按標準進行測試并給出報告。

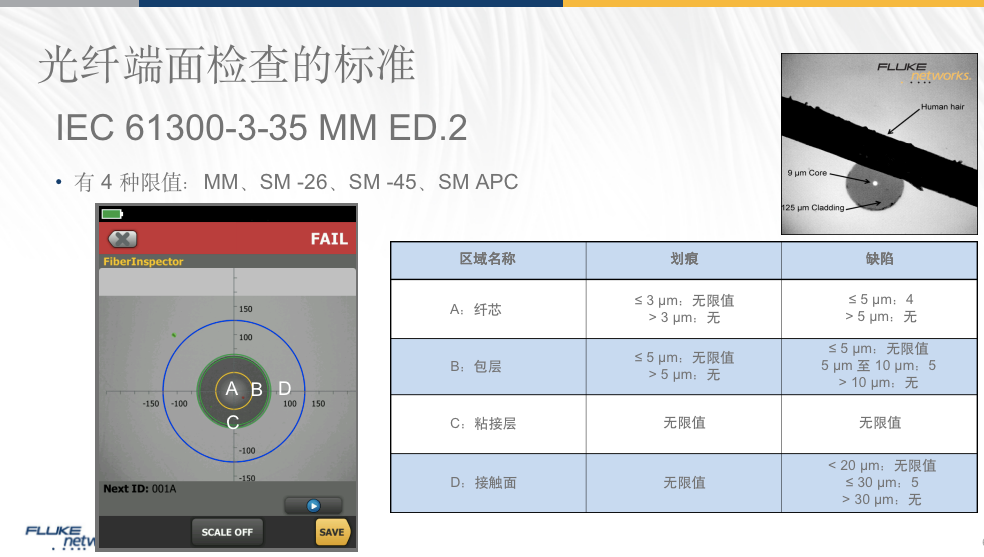

參考上圖，A區域表示的是纖芯，右上角所顯示的就是現實情況，黑色的那根就是我們的頭發絲，對于單模光纖而言，最細小的灰塵就可以阻止光纖的信號傳輸。B為包層，C為粘接層，D為接觸面。這個表格就是IEC61300-3-35 MM多模判定標準的具體依據，是適用于現場和工廠端面拋光的認證標準，該標準對傷痕和缺陷都做了規定。

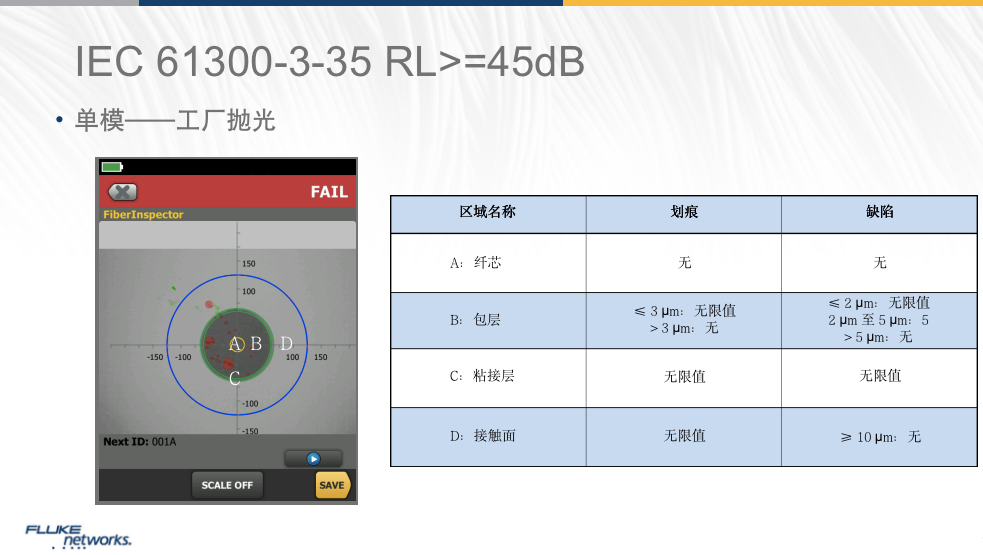

上圖所表示的就是單模光纖，回波大于等于45分貝，這個標準主要用于工廠拋光，且比較嚴格，這個標準下的纖芯區域不能有任何劃痕和缺陷。在表格中，無極限值表示的是沒有要求，“無”表示的是不能有任何劃痕或者缺陷。

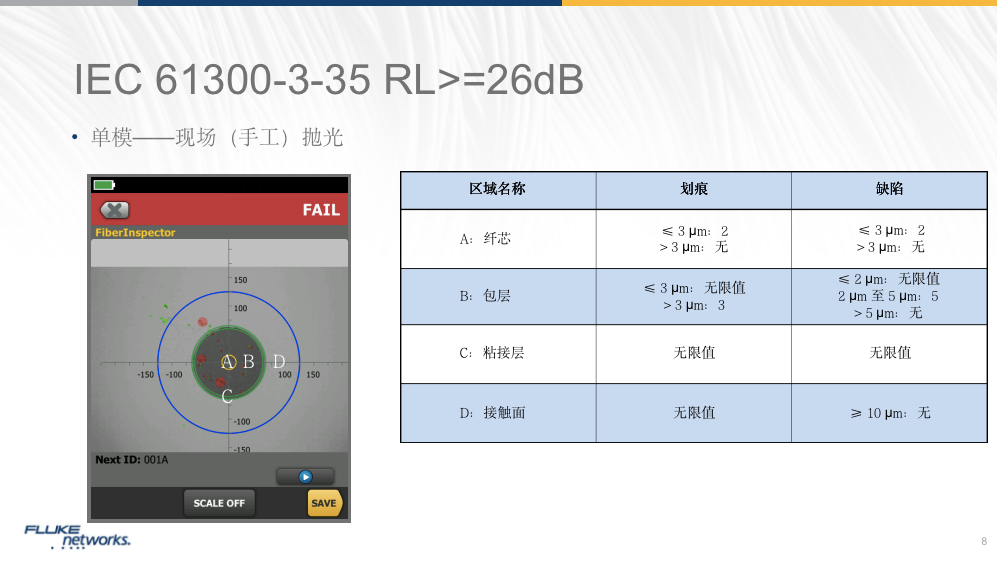

再來看回波大于等于26分貝這個標準（參考上圖），可以看出對于纖芯區域的要求寬松了許多，這個標準主要用于現場拋光，因為是手工拋光，標準相對會更低一點。
參見上圖，最后一個標準主要用于單模的APC斜球面接頭，因為斜球面有角度，所以該標準是三種單模光纖端面標準里要求最低的，這一點我們可以從表格中看出。
總結一下，光纖端面的缺陷和劃痕其實是有標準的，如果光纖端面不經過檢測和查看，直接清潔，也有可能造成劃痕問題；選用不合適的清潔工具，損傷端面的概率也會很大。在清潔之前或者清潔之后建議用福祿克FI-3000光纖檢測顯微鏡查看一下。
