福祿克DSX-5000網線測試儀功能非常強大，支持對高達40千兆以太網部署的雙絞線布線進行測試和認證，可測Cat5e、6、6A還是FA和I/II級網線。福祿克網線測試儀DSX-5000如何測試Cat6類網線呢？今天山東朗坤小編帶給大家介紹下DSX-5000測試Cat6類線的方法和一些問題的注意事項。

首先，我們要準備用到的設備和工具以及要測試的線纜Cat6，設備包括DSX-5000versiv主機、versiv遠端，兩者都為堅固耐用的手持式測試儀，兩個通道適配器。工具包括網線鉗、RJ-45水晶頭兩個。當然線纜我們準備Cat6。

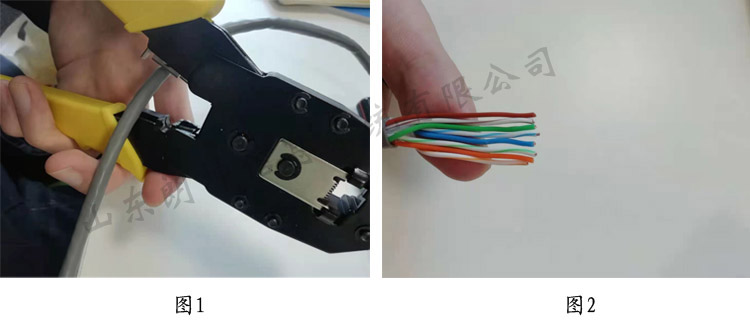

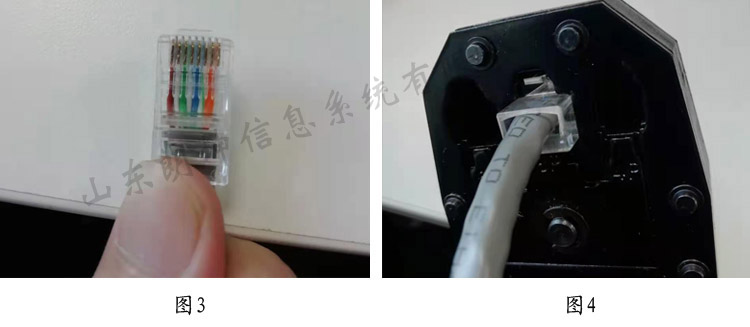

第一步，我們先把Cat6接上水晶頭。我們拿到Cat6線纜，先截取100米，怎么來截100米那？我們知道線纜上邊是有線規和米標的，比如，線纜的一端寫著008米，那么我們我們截取的位置就選用108米，將線從線箱內抽出，當要到108米的時候放慢速度，以免取線過長。拿出準備好的網線鉗，用其最后放的刀片將線纜截斷（如圖1），再制作水晶頭，用網線鉗將線纜的一頭撥開，大約預留3cm的位置，在這里不宜過長，也不能過短。將絞在一起雙絞線對絞開，按照568b的線序?qū)⑵鋽[放好，用手指用力將八根線進行拉直得到（如圖2）。用網線鉗后方刀片將八根排列好的雙絞線一同整齊的切割，預留1.5cm，不宜過長，也不能過短。拿出我們準備好的水晶頭，將八根線整齊插入，得到（如圖3），這里要注意幾點，要將8根線都插到位，還有雙絞線的外皮是否插到了壓線卡槽的位置。用網線鉗前方卡槽壓實即可（如圖4），記住一定要壓實，否則會導致水晶頭制作不合格。另一端水晶頭的制作與上方相同。

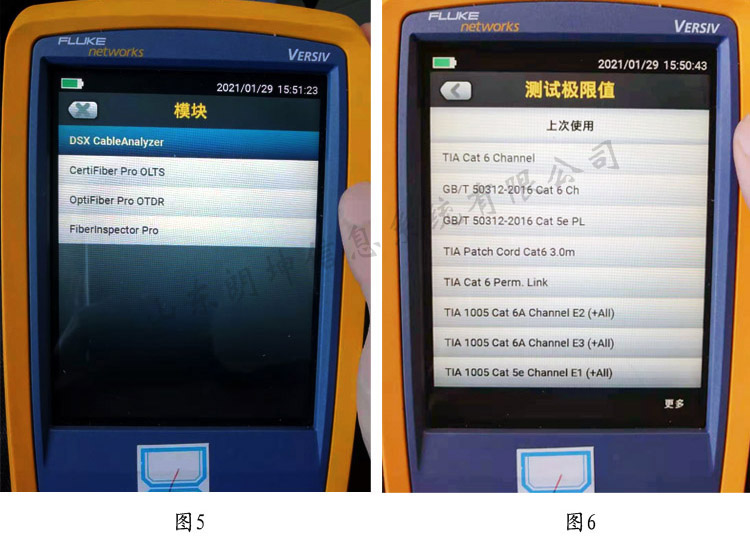

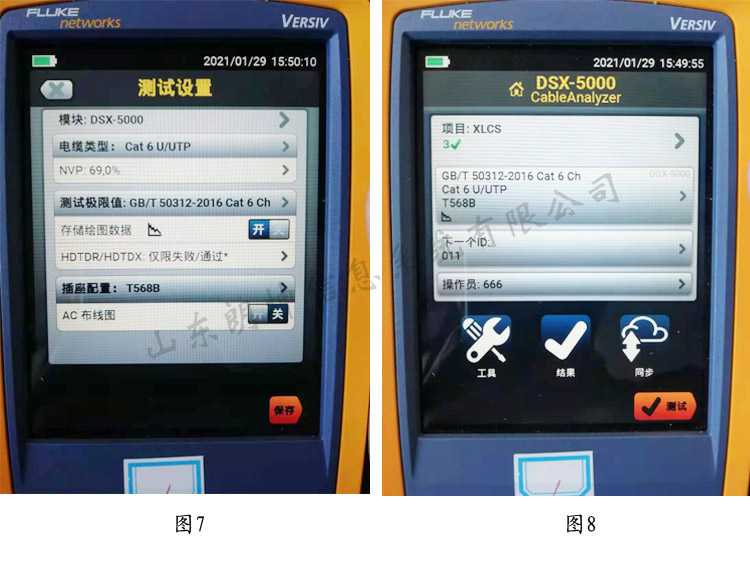

第二步，我們要開始用DSX-5000設備了，打開DSX-5000主機和遠端，在主機主屏幕上建立新項目，這里我們填入XLCS(線纜測試)，操作員填入666，編輯測試，模塊選擇DSX CableAnalyzer（如圖5），這個模塊是專門用來測試雙絞線線纜的。電纜類型選擇Cat6 U/UTP,NVP為默認值，不需要更改，測試極限值我們根據要求選擇（如圖6），這里我們選擇G/B 50312-2016 Cat 6 Ch，儲存繪圖數據選擇開，插座配置選擇568B（見圖7）,點擊保存，點擊使用所選回到主屏幕（如圖8）。

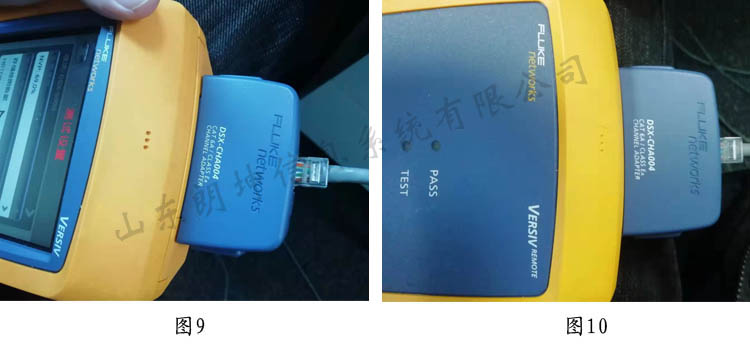

第三步，開始連接設備，先將通道適配器插到DSX-5000設備上，再將Cat6做好的水晶頭插到適配器上（如圖9），遠端步驟同上（如圖10）。

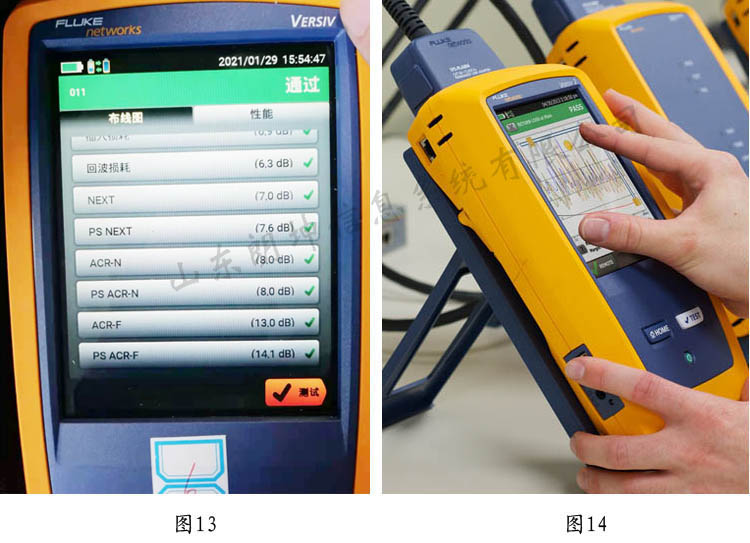

第四步，點擊測試，耐心等待10秒鐘，得到結果，如圖11、圖12、圖13。

想了解更多的技術分享，快來與我們交流！山東朗坤，專注網絡測試技術！

------------------------------------------------------------------------------------------
