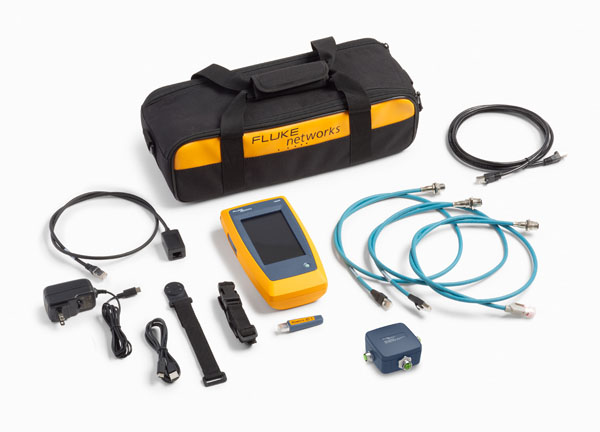

今天給大家介紹一款福祿克網絡的新成員LinkIQ智能鏈路通，LinkIQ智能鏈路通可驗證高達 10 Gb/s 的線纜性能，以及解決網絡連通性問題。LinkIQ外觀見圖1。
圖1
下面給大家介紹下FLUKE LinkIQ智能鏈路通功能及操作。
我們先看一下FLUKE LinkIQ這款設備上的端口，如圖2，這是LinkIQ的側面，是一個充電的端口，這個端口也能配合電腦，將保存的測試結果傳輸?shù)诫娔X，這里我們需要在電腦上下載linkware軟件，進行數據的傳輸。
我們?cè)诳纯瓷线?，如圖3，上方是一個RJ-45的端口，它可以用來插網線，這樣我們就可以測試網線的質量，如果網線的另一端連接了交換機，那么還會顯示最近交換機的信息。
我們一起來看看屏幕，有哪些操作，首先我們先打開開關，點擊一下右下角的綠色按鈕，開機。等一會我們會看到如圖4的界面。
屏幕上方的四個圖標分別是Home（返回主屏幕）、Results（保存的結果）、Tools（系統工具）、Settings（設置）。我們先來卡一下Home，屏幕的空白區域畫著一個設備和線連接的圖標。下邊寫著AUTO
TEXT(自動測試)，這也是一種使用比較普遍的測試模式。點擊右邊的三個小點，可以切換測試模式。如圖5，這三種測試模式，還有兩種模式是CABLE TEXT、SWITCH TEST，分別是線纜測試和交換機測試。
圖5

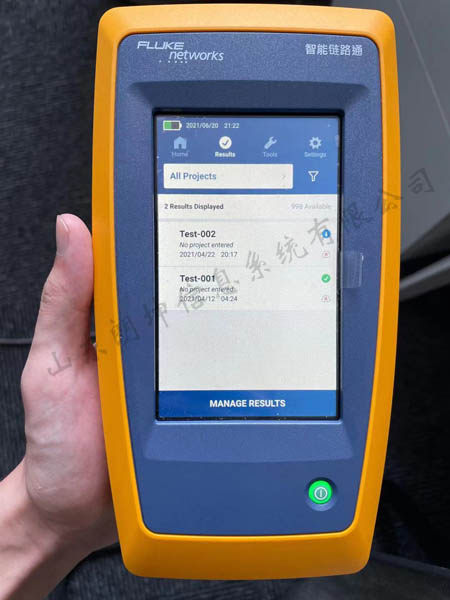

點擊左上角的關閉按鈕，回到主頁面，點擊第二個Results按鈕，如圖6，可以看到以前測試的結果被保存到里面了，可以隨時打開看。
圖6
點擊上方第三個按鈕，Tools（工具），如圖7，有兩個選項，分別是Tone Generator（音頻發生器）、Blink Port Light（閃爍燈）。
圖7

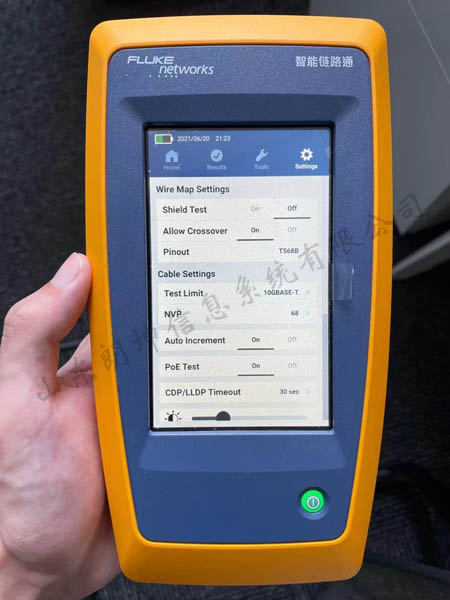

點擊第四個按鈕Settings（設置），如圖8、如圖9，這是系統的設置，有背景亮度、屏蔽測試開關、測試限制、NVP值、等測試的開關，時間與日期的設定。
圖8
圖9
