今天給大家講一個非常典型的網線測試案列，用到了設備福祿克DSX-5000 CH網線測試儀和LinkIQ智能鏈路通，下面山東朗坤小編給分析一下。
這次的測試工作地點是在某外企公司的生產車間，由于是制造風機的企業，車間的環境比較惡劣，有噪音，還有刺眼的電焊光，還有在車間拉貨的車輛等等。這樣的環境我們需要把防護工具戴好，還要不斷地觀察四周讓自己處于一個安全的環境中，一定要做好安全措施。
福祿克網線測試儀測試現場
進入車間，發現要測的線纜一端接著AP，一端接著交換機，而AP在高約5-6米的地方，需要爬高人員帶著福祿克DSX-5000 CH的遠端插到線上，交換機的一端，山東朗坤工程師帶著DSX-5000 CH的主機插上就可以。整體的思路就這樣，下面開始實施，先把DSX-5000的測試設置設置好，重點是，在這次設置測試極限值的時候由于是外企，標準的選擇就不能用國標了，這次用的是ISO的標準。線纜是六類線class等級選擇的是E，因?yàn)榫€纜涉及到POE供電，在標準中我們要選擇后邊+POE的。設置好測試設置，下一步設置參照，設置完參照，將兩個通道適配器分別插到主機和遠端，將遠端交給爬高的師傅。
山東朗坤工程師用福祿克網線測試儀DSX-5000 CH進行測試
開始測試，將線纜插入，等到主機和遠端連接成功后，會有叮咚的響聲，點擊測試就可以了。
測試完成后，點擊保存，命名結果的時候一定要命名清楚這線纜是測試的那根線，命名方式許許多多自己明白就可以。
根據客戶的要求，要測試交換機支持的POE等級，這里我們要用到設備LinkIQ智通鏈路通，這個設備就比較簡單了，打開設備，插入設備自帶的跳線，另一端插入要測的交換機的網線端口，點擊測試，這個測試得等待一段時間，因?yàn)橐婕暗皆O(shè)備要與交換機協商，以獲取到交換機的信息，測試完成后，查看結果，如下圖。

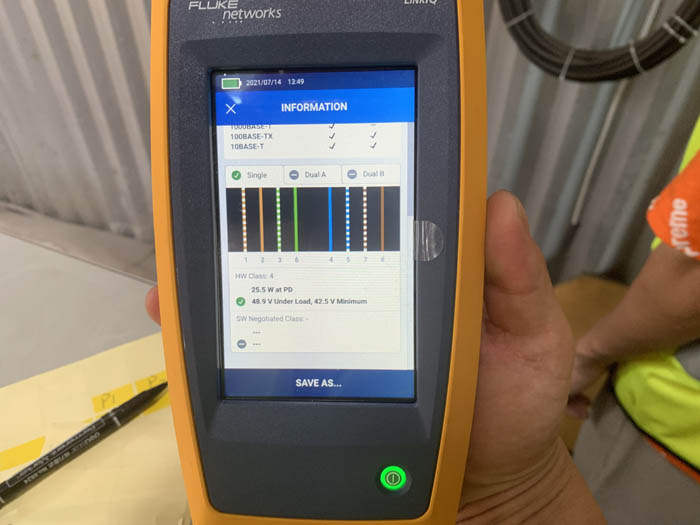

山東朗坤工程師用福祿克網線測試儀LinkIQ進行測試
我們可以看到POE等級為4，實際負載電壓為48.9伏，最低限度為42.5伏，已經超出了最低限度，所以這個負載電壓是通過的。功率為25.5瓦。同樣也可以看到線纜的一些指標。
