目前，網絡建設使用的電纜主要有3種類型，即光纖、非屏蔽雙絞線和同軸電纜。那么，網絡布線測試方法有哪些呢？
1.非屏蔽雙絞線測試
從工程的角度來講，結構化布線非屏蔽雙絞線測試可劃分為2類，一類是導通測試，一類是認證測試。
為了確保線纜安裝滿足性能和質量的要求，在施工的過程中由施工人員邊施工邊測試，這種方法就是導通測試，它可以保證所完成的每一個連接都正確。導通測試注重結構化布線的連接性能，不關心結構化布線的電氣特性。
認證測試是指對結構化布線系統依照標準進行測試，以確定結構化布線是否全部達到設計要求。通常結構化布線的通道性能不僅取決于布線的施工工藝，還取決于采用的線纜及相關連接硬件的質量，所以對結構化布線必須要做認證測試。通過測試，我們可以確認所安裝的線纜、相關連接硬件及其工藝能否達到設計要求，這種測試包括連接性能測試和電氣性能測試。
(1)鏈路的驗證測試
電纜安裝是一個以安裝工藝為主的工作，由于沒有人能夠完全無誤地工作，為確保線纜安裝滿足性能和質量的要求，我們必須進行鏈路測試。在沒有測試工具的情況下，連接工作可能出現一些錯誤。常見的連接錯誤有電纜標簽錯、連接開路和短路等。
①開路和短路在施工中，由于工具、接線技巧或墻內穿線技術欠缺等問題，會產生開路或短路故障。
②反接同一對線在兩端針位接反，比如一端為1-2，另一端為2-1。
③錯對將一對線接到另一端的另一對線上，比如一端是1-2，另一端接在4-5上。
④串繞所謂串繞是指將原來的兩對線分別拆開后又重新組成新的線對。由于出現這種故障時端對端的連通性并未受影響，所以用普通的萬用表不能檢查出故障原因，只有通過使用專用的電纜測試儀才能檢查出來。
(2)電纜傳輸通道的認證測試
認證測試并不能提高綜合布線的通道性能，只是確認所安裝的線纜、相關連接硬件及其工藝能否達到設計要求。只有使用能滿足特定要求的測試儀器并按照相應的測試方法進行測試，所得結果才是有效的。

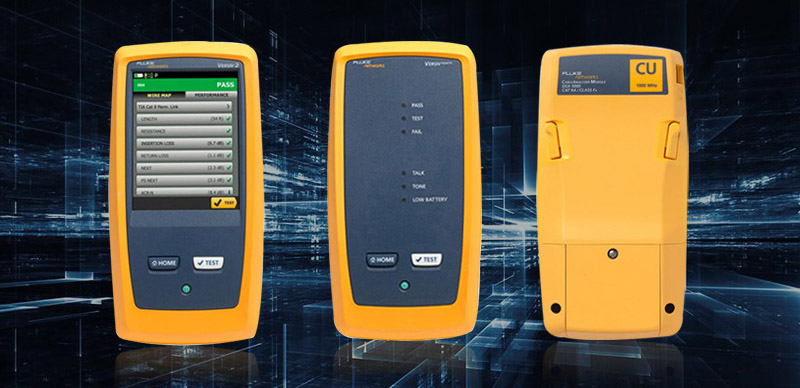

福祿克網線測試是網絡布線工程驗收必要的測試，福祿克的網線測試儀（通常指認證級別測試儀DSX2-5000，DSX2-8000）能測試出通斷（接線圖）以外，還能對其他十幾項參數進行測量。包括：網線長度、傳輸時延、時延偏離、支流環路電阻、插入損耗（衰減）、回波損耗，近端串?dāng)_、遠端近端串?dāng)_、衰減串?dāng)_比，遠端衰減串?dāng)_比、綜合等效遠端串?dāng)_、遠端綜合等效遠端串?dāng)_、綜合近端串?dāng)_、遠端綜合近端串?dāng)_、綜合衰減串?dāng)_比、遠端綜合衰減串?dāng)_比等參數
①近端串?dāng)_未通過故障原因可能是近端連接點的問題，或者是因?yàn)榇畬?duì)、外部干擾、遠端連接點短路、鏈路電纜和連接硬件性能問題、不是同一類產品以及電纜的端接質量問題等等。
②接線圖未通過故障原因可能是兩端的接頭有斷路、短路、交叉或破裂，或是因?yàn)榭缃渝e(cuò)誤等。
③衰減未通過故障原因可能是線纜過長或溫度過高，或是連接點問題，也可能是鏈路電纜和連接硬件的性能問題，或不是同一類產品，還有可能是電纜的端接質量問題等。
④長度未通過故障原因可能是線纜過長、開路或短路，或者設備連線及跨接線的總長度過長等。
⑤測試儀故障故障原因可能是測試儀不啟動(可采用更換電池或充電的方法解決此問題)、測試儀不能工作或不能進行遠端校準、測試儀設置為不正確的電纜類型、測試儀設置為不正確的鏈路結構、測試儀不能存儲自動測試結果以及測試儀不能打印存儲的自動測試結果等。
2.光纖傳輸通道測試
雖然光纖的種類較多，但光纖及其傳輸系統的基本測試方法大體相同，所使用的測試儀器也基本相同。
對磨接后的光纖或光纖傳輸系統，必須進行光纖特性測試，使之符合光纖傳輸通道測試標準?；镜臏y(cè)試內容包括連續性和衰減/損耗、光纖輸入功率和輸出功率、分析光纖的衰減/損耗及確定光纖連續性和發生光損耗的部位等。實際測試時還包括光纜長度和時延等內容。光纖測試指標主要是衰減，如果衰減在標準范圍內為“PASS”，反之為“FALL”。如果在測試光纖過程中出現一些問題，我們需要查看光纖磨接是否正確，光纖頭是否一一對應。

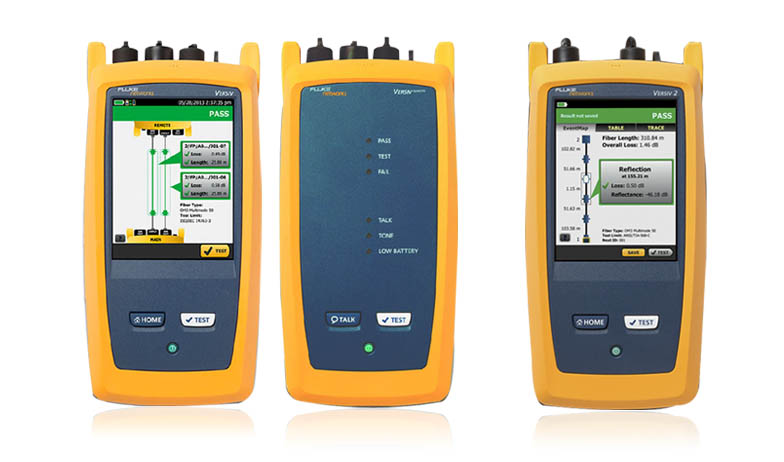

光纖一級測試也就是基礎測試，即是通過光源和光功率計進行的雙端測試，測試參數為衰減量和長度來評估光纖鏈路的整體傳輸質量是否符合相應的標準。福祿克CFP2-100-Q用于單多模光纖一級測試，用來測試光纖的衰減量和長度。
光纖二級測試：在光纖一級測試的基礎上，增加OTDR測試和判斷，分析每個連接點的質量狀態，做到心中有數。另外如果光纖一級測試沒有通過，可以協助快速進行問題點的確定。二級測試的參數是損耗和回波損耗。福祿克OFP2-100-Q用于單多模光纖OTDR測試，用來測試光纖的損耗和回波損耗。
